為了響應國家廣電總局的號召，加快數字化系統改造的進程，大連科迪依據膠南市廣播電視臺的需求，結合臺內原有設備的實際情況，對播出前端系統進行針對性的數字化改造的解決方案：基于HD-SDI信號的Kd8100-S1602雙路時基高清信號播出切換器。

       由于業務范疇的擴展，膠南市廣播電視臺現需新增2個頻道的數字硬盤播出系統，大連科迪憑借廣電行業的領先技術和以往的實際經驗，提出以HD-SDI數字高清矩陣進行信號的切換，并采用硬盤服務器結合HD-SDI雙路時基高清信號播出切換器的方式播出前端的解決方案。

       大連科迪播出前端系統在此次解決方案的設備包括Kd8600-3232E具有均衡功能的HD-SDI高清信號矩陣2臺、Kd8100-S1602雙路時基HD-SDI高清信號播出切換器2臺、Kd6800系列HDA-6801R具有均衡和時鐘恢復的HD-SDI高清信號1分8模塊2塊，并配有LDC6800HD-LK的HD-SDI高清信號臺標鍵控一體機2臺、ECO-HD-2雙路HD-SDI高清信號自動倒換器4臺、以及BG-40同步信號發生器。具體框圖如下：

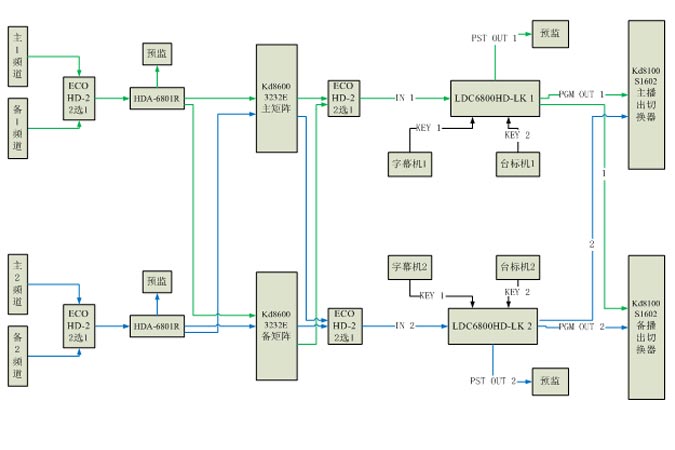

        圖1 基于HD-SDI信號的Kd8100-S1602雙路時基高清信號播出切換器播出前端系統框圖

       與傳統的解決方案相比，大連科迪播出前端系統是基于HD-SDI信號，通過HD-SDI數字高清矩陣進行信號的切換，并采用硬盤服務器結合HD-SDI雙路時基高清信號播出切換器的方式播出前端的解決方案，省去了信號通過A/D轉換造成的信號損失，而且Kd8100-S1602雙路時基HD-SDI高清信號播出切換器，采用雙路數字時基設計，實現了節目播出信號任意切換無抖動、無閃爍，保證了切換畫面瞬間盡最大可能保持完整。整個系統采用主、備切換的形式，在優化系統、降低成本的同時，大大提高了播出系統的穩定性和可靠性，即使一路出現故障，另一路也可及時播出，整個系統運轉更加安全。

       Kd8100-S1602雙路時基高清信號播出切換器播出前端系統具體功能說明：

       支持1.485Gbps碼率下支持1080i50Hz/60Hz數字高清視頻信號的切換傳輸，并且向下兼容不同碼率的SDI 串行數字信號；

       雙路數字時基設計，可實現節目播出（PGM）信號任意切換無抖動、無閃爍；

       節目預監（PST）信號，可選配數字、模擬視頻監看輸出；

       靜音切換功能，可完全消除切換時產生的噪音，達到靜音要求；

       雙路總線設計，具有節目預監（PST）、節目播出（PGM）兩條輸出總線，而且節目預監（PST）、節目播出（PGM）均為2路分配輸出；

       一鍵控制，采用雙位數碼LED顯示，執行（TAKE）一鍵控制節目預監（PST）和節目播出（PGM）狀態切換；

       支持REF外同步視頻信號鎖相，場逆程切換，可保持切換畫面瞬間盡最大可能保持完整；

       自適應輸入串行數字信號線纜均衡，在Belden 1694A 型號線纜（或等效線纜），碼率為 1.485Gbps的條件下，可傳輸150米，有效地解決了數字信號的傳輸問題；

       具有掉電直通功能，保證設備在意外掉電情況下，播出切換器的最后一路的源信號自動跳轉至節目播出（PGM）通道應急輸出，以避免信號中斷；

       具有掉電記憶功能，當設備在運行過程中突然掉電后重啟，其對應的切換輸出狀態將保持記憶，與掉電前相同，沒有任何變化，不需要重新設置；

       具有多個RS-232串口，可根據客戶需要將部分串口修改為RS-422、RS-485串口，且可通過多個面板、中控、電腦對切換器進行控制；

       支持網絡(luò )TCP/IP（以太網）控制，可根據預設網絡(luò )地址和開啟密碼實現不同權限的控制切換；

       支持90～260V/AC，50/60Hz冗余熱備份電源，保證設備供電不間斷，更加安全可靠。
